Copy bản vẽ SolidWorks an toàn phải quản lý cả Part, Assembly, Drawing và mọi file tham chiếu. Chép riêng .SLDDRW bằng File Explorer thường làm bản mới vẫn trỏ về model cũ. Khi sửa kích thước, dự án đã bàn giao cũng đổi theo. Hãy dùng Pack and Go cho cả bộ, hoặc Replace Model View khi chỉ cần đổi model trong một Drawing đã sao lưu.
Mình chia thành bốn tình huống: nhân cả máy, tạo biến thể part, dùng lại bố cục Drawing và thay component trong assembly. Mỗi cách có công cụ cùng phép kiểm khác nhau.
Copy bản vẽ SolidWorks theo 4 tình huống nào?
Trước khi thao tác, mở File > Find References và ghi danh sách đường dẫn. Đóng mọi tài liệu liên quan, tạo thư mục đích trống và chốt quy tắc tên revision.
| Tình huống | Công cụ nên dùng | Dấu kiểm sau copy |
|---|---|---|
| Nhân toàn bộ máy | Pack and Go | Mọi reference nằm trong thư mục mới |
| Tạo một part biến thể | Save As Copy and Open | Assembly cũ vẫn dùng part gốc |
| Dùng bố cục Drawing cho model khác | Replace Model View | View trỏ đúng model mới |
| Đổi motor trong assembly | Replace Components | Mate và BOM được kiểm lại |
Nếu bản mới chỉ khác chiều dài hoặc số lỗ, Configuration và Design Table có thể tốt hơn copy. Tạo thêm file làm tăng revision, Drawing và BOM phải quản lý. Chỉ tách file khi biến thể có vòng đời độc lập.
Không đổi tên .SLDPRT trong File Explorer khi assembly đang trỏ tới file đó. SolidWorks File Utilities, cây PDM hoặc Pack and Go hiểu reference tốt hơn thao tác đổi tên thông thường.
Pack and Go cả dự án với tiền tố và đường dẫn mới
Mở assembly cấp cao nhất, chọn File > Pack and Go. Bật Include Drawings, Include Simulation Results hoặc Include Toolbox Components đúng nhu cầu. Không gom Toolbox nếu doanh nghiệp dùng thư viện dùng chung có kiểm soát.
Chọn Save to Folder và thư mục dự án mới. Dùng Add Prefix như PRJ26_ hoặc Replace để đổi mã cũ sang mã mới. Xem cột Save To Name và trạng thái trùng tên trước khi chạy.
Ví dụ, dự án A có 86 part, 12 subassembly và 9 Drawing. Sau Pack and Go, số file mong đợi là 107 nếu mỗi Drawing chỉ là một file. Chênh số lượng phải được giải thích bằng part dùng chung, file bị suppress hoặc reference ngoài.
Mở bản mới từ thư mục đích, chọn Find References lần nữa. Không đường dẫn nào được quay về thư mục dự án A. Nhấn Ctrl+Q, chạy Interference Detection và mở đủ Drawing.
Pack and Go có thể Flatten to single folder, nhưng cách này dễ tạo trùng tên part. Giữ cấu trúc thư mục khi hai subassembly có file giống tên. Quy tắc mã chi tiết duy nhất vẫn là cách xử lý lâu dài.

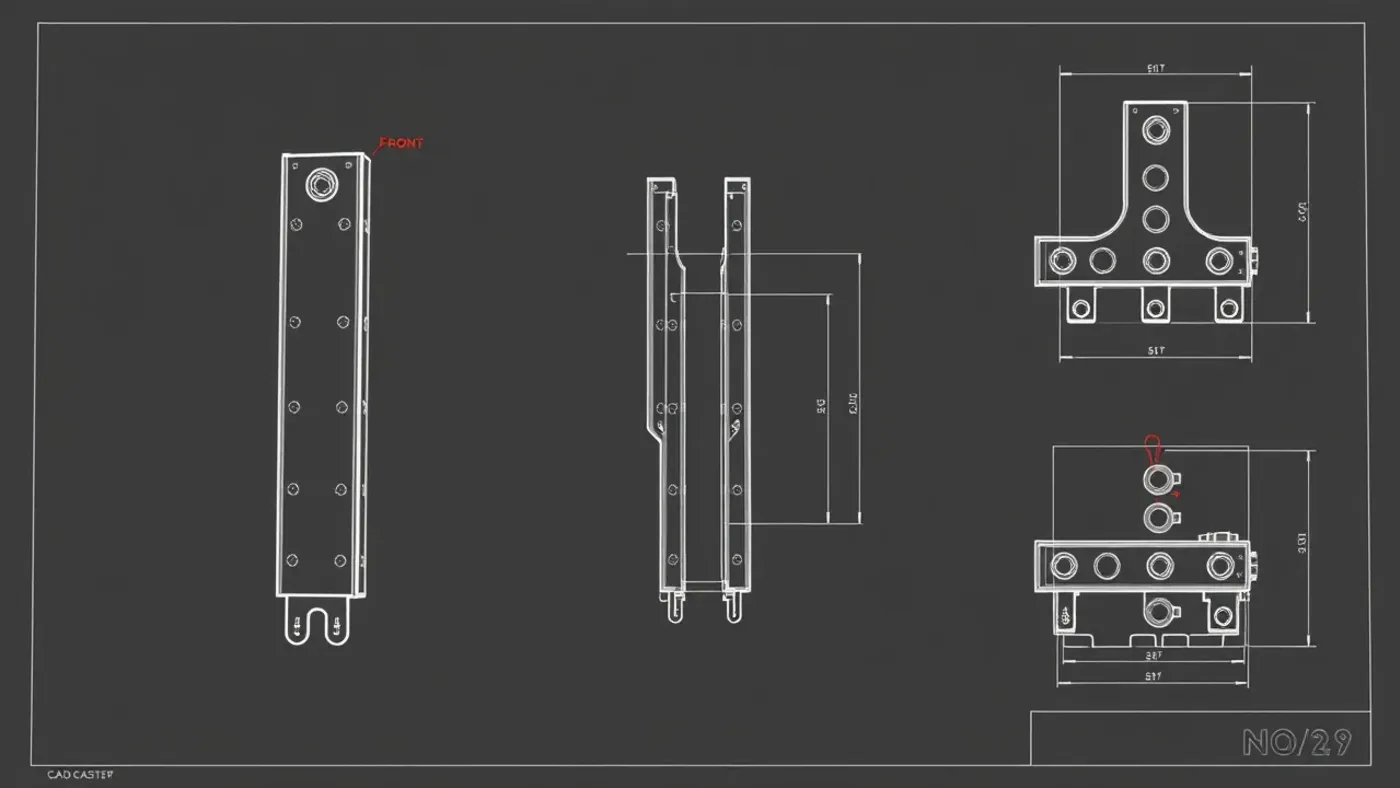

Đổi model trong Drawing mà giữ view và sheet format
Sao lưu Drawing trước. Mở bản sao, dùng Replace Model View và chọn .SLDPRT hoặc .SLDASM mới. Chỉ view có quan hệ phù hợp mới cập nhật; view phụ thuộc cần được xem lại theo cây.
Kiểm Front, Top, Right, Projected View, Section View, Detail View và Auxiliary View. Nếu model mới mất face hoặc edge cũ, dimension có thể chuyển màu và báo dangling.
Xóa dimension bị treo rồi gắn lại vào hình học đúng. Đừng kéo annotation ra ngoài tờ để giấu. Hole Callout phải được tạo lại nếu Hole Wizard feature hoặc kiểu lỗ đã đổi.
Dùng Model Items để chèn kích thước từ model, nhưng lọc theo Selected Feature hoặc Entire Model hợp lý. Một Drawing tự động chèn 80 kích thước sẽ khó đọc hơn bản có 20 kích thước chức năng.
Sheet Format chứa khung tên và vùng cố định; Drawing Template chứa thêm document properties. Save Sheet Format tạo .SLDDRT, còn template là .DRWDOT. Nhầm hai loại làm khung tên hoặc tiêu chuẩn kích thước không đi theo file mới.
Tạo part độc lập và thay component trong assembly
Save As có hai lựa chọn đáng chú ý: Save as Copy and Continue giữ tài liệu hiện tại đang mở, còn Save as Copy and Open chuyển sang bản sao. Đọc tên lựa chọn trước khi lưu để tránh sửa nhầm bản gốc.
Make Independent tách một instance khỏi file đang dùng chung trong assembly. Replace Components đổi component và thử giữ mate dựa trên tên hoặc hình học tương ứng. Cả hai đều cần kiểm BOM cùng reference.
Copy with Mates chèn thêm component tương tự và tái dùng một phần mate. Nó phù hợp khi đặt bốn cylinder giống nhau trên khung. Linear Component Pattern hoặc Pattern Driven Component Pattern vẫn tốt hơn nếu vị trí có quy luật.
Derived Part giữ liên kết tới part nguồn, còn Insert Part có thể mang body, sketch hoặc custom properties. List External Refs cho biết liên kết còn mở, bị khóa hay đã phá. Break External References là thao tác khó quay lại, nên chỉ dùng trên bản đã lưu.
Một cụm kẹp từng có ba part tên Jaw.SLDPRT ở ba thư mục. Pack and Go dạng flatten chỉ giữ một tên và cảnh báo. Đổi mã thành CLP01-JAW-L, CLP01-JAW-R và CLP02-JAW trước khi nhân dự án đã loại được lỗi này.
Thao tác tham chiếu và tài liệu có thể đối chiếu trong SolidWorks Fundamentals 2026. Đội cần quản lý revision, người duyệt và lịch sử thay đổi có thể trao đổi với MONA Software về hệ thống theo quy trình riêng.
Checklist 10 phút trước khi phát hành dự án mới
- Mở assembly từ thư mục mới và chạy Find References.
- Nhấn Ctrl+Q, xác nhận cây không có feature hoặc mate đỏ.
- Kiểm Mass Properties của ba component quan trọng.
- Chạy Interference Detection và Hole Alignment.
- Mở mọi sheet, tìm dangling dimension và view trống.
- Kiểm BOM, Balloon, custom properties và revision.
- Xuất PDF cùng STEP vào thư mục phát hành.
- Mở gói trên máy hoặc tài khoản khác.
Giáo trình SolidWorks và bộ file bàn giao cung cấp cấu trúc Part, Assembly, Drawing để bạn luyện Pack and Go.
Hướng dẫn lắp ráp chi tiết 3D giải thích mate, component pattern và cách kiểm bậc tự do sau khi thay part.
Kinh nghiệm với assembly nhiều component giúp giữ dự án nhân bản nhẹ và dễ rebuild.
Hãy thử trên một bộ nhỏ trước khi nhân dự án 1.000 part. Nếu bản gốc không đổi, bản mới không trỏ ngược, Drawing sạch và BOM đúng mã, quy trình copy đã đạt.
Câu hỏi thường gặp
Vì sao Drawing đã đổi tên vẫn cập nhật theo Part cũ?
Đổi tên Drawing không tự đổi model reference. File .SLDDRW vẫn lưu đường dẫn tới Part hoặc Assembly cũ. Dùng Replace Model View, rồi kiểm từng view và dimension trước khi lưu bản mới. Xuất PDF để kiểm thêm một lượt.
Pack and Go có copy luôn Toolbox không?
Có tùy chọn gồm Toolbox Components, nhưng quyết định phụ thuộc cách doanh nghiệp quản lý thư viện. Copy fastener chuẩn thành file dự án có thể tạo bản trùng. Hãy thống nhất với người quản trị Toolbox hoặc PDM.
Khi nào nên dùng Configuration thay vì Save As?
Dùng Configuration khi các biến thể chung vòng đời, feature và phần lớn Drawing. Tách file khi mã vật tư, người duyệt hoặc lịch sửa đổi độc lập. Một Design Table phù hợp với dãy kích thước có quy luật.
Làm sao biết bản copy còn link ngược thư mục cũ?
Mở assembly hoặc Drawing mới, dùng Find References và xem toàn bộ đường dẫn. Sau đó đổi tên tạm thư mục cũ rồi mở lại bản mới trên môi trường thử. Khôi phục tên ngay sau phép kiểm. Khi copy bản vẽ SolidWorks, khôi phục ngay tên thư mục sau phép thử.
